Monoblock Centrifugal Pumps

Operating Temperature: -10 °C to +140 °C
Ambient Temperature: Up to 40 °C
Max. Suction Lift: 7 m
Max. Discharge Head: 100 m
Casing Pressure (Pmax): 10 bar (16 bar)
Suction/Discharge Flange Standard: TS EN 1092-2 / PN 16
Motor Voltage: 380 V – 50 Hz
Motor Efficiency: IE3
Motor Protection Class: IP 55
Motor Mounting Type: B5 mounting form, with adapter
Shaft Sealing: Single mechanical seal (unbalanced, non-cooled)
Frequency Converter: Compatible

IE3 energy-efficient motor
Motor Protection Class: IP 55
Motor Mounting Configuration: B5 mounting style, with adapter
Back pull-out design — motor, motor bracket, seal housing, and impeller can be removed independently
Axial force balanced via a rear wear ring/balancing hole system
Suitable for operation with a frequency converter

Single-stage, volute-casing, closed-impeller, monoblock centrifugal pump casing
IE3 energy-efficient motor
B5 mounting configuration, adapter connection
Single mechanical seal (unbalanced, uncooled)
CE Declaration of Conformity
Installation and operating manual

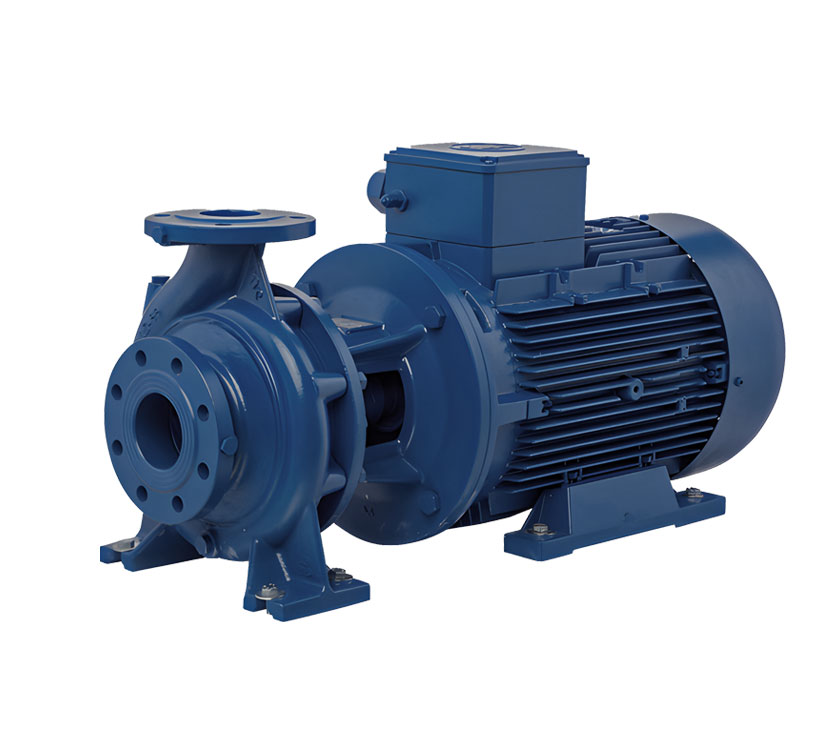

monoblock-centrifugal-pumps-aquasan-made-in-turkey

Capacity and Dimension Tables

2900 RPM
1450 RPM

2900 RPM

PUMP TYPE	KW	INLET DN	OUTLET DN	LM	L	A	H1	H2	N1	N2	M1	M2	F	KG
ASTM 32-160	1,5	32	50	-	490	80	132	160	240	100	70	-	160	44
ASTM 32-160	2,2	32	50	275	515	80	132	160	240	100	70	-	160	47
ASTM 32-160	3	32	50	275	515	80	132	160	240	100	70	-	160	48
ASTM 32-160	4	32	50	324	584	80	132	160	240	100	70	-	180	67
ASTM 32-160	5,5	32	50	324	609	80	132	160	240	100	70	-	200	77
ASTM 32-200	4	32	50	324	584	80	132	160	240	100	70	-	180	67
ASTM 32-200	5,5	32	50	324	609	80	132	160	240	100	70	-	200	83
ASTM 32-200	7,5	32	50	375	660	80	132	160	240	100	70	-	205	92
ASTM 32-200	11	32	50	484	794	80	132	160	240	100	70	-	230	156
ASTM 40-160	3	40	65	305	565	80	132	160	240	100	70	-	180	59
ASTM 40-160	4	40	65	-	-	80	132	160	240	100	70	-	-	68
ASTM 40-160	5,5	40	65	375	655	80	132	160	240	100	70	-	200	78
ASTM 40-160	7,5	40	65	375	655	80	132	160	240	100	70	-	200	84
ASTM 40-160	11	40	65	375	680	100	132	160	240	100	70	-	205	89
ASTM 40-200	5,5	40	65	375	680	100	160	180	265	212	100	70	205	95
ASTM 40-200	7,5	40	65	375	680	100	160	180	265	212	100	70	205	105
ASTM 40-200	11	40	65	403	814	100	160	180	265	212	100	70	230	159
ASTM 40-200	15	40	65	484	814	100	160	180	265	212	100	70	230	170
ASTM 40-250	18,5	40	65	528	858	100	160	180	265	212	100	70	230	195
ASTM 40-250	22	40	65	582	912	100	160	180	265	212	100	70	230	230
ASTM 40-250	30	40	65	582	912	100	160	180	265	212	100	70	230	256
ASTM 50-160	4	50	65	324	604	100	160	180	265	212	100	70	180	72
ASTM 50-160	5,5	50	65	324	624	100	160	180	265	212	100	70	200	82
ASTM 50-160	7,5	50	65	375	660	100	160	180	265	212	100	70	205	88
ASTM 50-160	11	50	65	484	784	100	160	180	265	212	100	70	200	108
ASTM 50-200	7,5	50	65	375	815	100	160	200	265	212	100	70	205	98
ASTM 50-200	11	50	65	484	814	100	160	200	265	212	100	70	230	162
ASTM 50-200	15	50	65	484	814	100	160	200	265	212	100	70	230	188
ASTM 50-250	22	50	65	544	884	100	180	225	320	250	125	95	240	237
ASTM 50-250	37	50	65	637	997	100	180	225	320	250	125	95	260	290
ASTM 65-160	7,5	65	65	375	865	100	160	200	280	212	125	95	205	90
ASTM 65-160	11	65	65	484	824	100	160	200	280	212	125	95	240	158
ASTM 65-160	18,5	65	65	528	868	100	160	200	280	212	125	95	240	184
ASTM 65-200	15	65	80	484	814	100	160	200	280	212	125	95	240	182
ASTM 65-200	18,5	65	80	528	858	100	160	200	280	212	125	95	250	192
ASTM 65-200	22	65	80	582	912	100	160	200	280	212	125	95	230	234
ASTM 65-200	30	65	80	582	912	100	160	200	280	212	125	95	260	299
ASTM 65-250	37	65	80	637	997	125	180	225	320	250	125	95	280	370
ASTM 80-160	11	80	100	484	849	125	180	225	320	250	125	95	240	164
ASTM 80-160	18,5	80	100	528	893	125	180	225	320	250	125	95	240	190
ASTM 80-160	22	80	100	544	909	125	180	225	320	250	125	95	250	232
ASTM 80-200	22	80	100	544	919	100	180	250	345	280	125	95	250	246
ASTM 80-200	30	80	100	637	1042	125	180	250	345	280	125	95	280	312
ASTM 80-200	37	80	100	637	1042	125	180	250	345	280	125	95	280	332
ASTM 80-200	45	80	100	710	1115	125	180	250	345	280	125	95	280	270
ASTM 100-200	37	100	125	637	1032	125	200	280	360	280	160	120	280	350

1450 RPM

PUMP TYPE	ASTM 125-200	INLET DN	OUTLET DN	LM	L	A	H1	H2	N1	N2	M1	M2	F	KG
ASTM 40-160	2	40	50	-	490	90	132	160	240	100	70	-	160	46
ASTM 40-160	3	40	50	-	490	90	132	160	240	100	70	-	160	49
ASTM 40-200	2	40	50	-	490	90	132	160	240	100	70	-	160	46
ASTM 40-200	3	40	50	275	540	90	132	160	240	100	70	-	160	50
ASTM 40-200	4	40	50	324	600	90	132	160	240	100	70	-	180	68
ASTM 40-200	5,5	40	50	324	610	90	132	160	240	100	70	-	200	80
ASTM 40-200	7,5	40	50	375	665	90	132	160	240	100	70	-	205	96
ASTM 50-160	2	50	65	-	490	90	132	160	240	100	70	-	160	48
ASTM 50-160	3	50	65	-	490	90	132	160	240	100	70	-	160	50
ASTM 50-160	4	50	65	324	590	90	132	160	240	100	70	-	180	65
ASTM 50-200	3	50	65	275	540	90	160	180	265	212	100	70	160	52
ASTM 50-200	4	50	65	324	590	90	160	180	265	212	100	70	180	66
ASTM 50-200	5,5	50	65	324	610	90	160	180	265	212	100	70	200	79
ASTM 50-200	7,5	50	65	375	665	90	160	180	265	212	100	70	205	97
ASTM 50-200	11	50	65	403	820	100	160	180	265	212	100	70	230	163
ASTM 65-160	4	65	65	324	590	100	160	200	280	212	125	95	180	75
ASTM 65-160	5,5	65	65	375	660	100	160	200	280	212	125	95	200	88
ASTM 65-160	7,5	65	65	375	665	100	160	200	280	212	125	95	205	97
ASTM 65-200	4	65	80	324	590	100	160	200	280	212	125	95	180	75
ASTM 65-200	5,5	65	80	375	660	100	160	200	280	212	125	95	200	90
ASTM 65-200	7,5	65	80	375	665	100	160	200	280	212	125	95	205	98
ASTM 65-200	11	65	80	484	824	100	160	200	280	212	125	95	240	160
ASTM 65-200	15	65	80	484	824	100	160	200	280	212	125	95	240	184
ASTM 80-160	5,5	80	100	375	660	100	160	200	280	212	125	95	200	95
ASTM 80-160	7,5	80	100	375	665	100	180	225	320	250	125	95	205	104
ASTM 80-160	11	80	100	484	824	125	180	225	320	250	125	95	240	166
ASTM 80-200	7,5	80	100	375	665	100	180	225	320	250	125	95	205	106
ASTM 80-200	11	80	100	484	824	125	180	225	320	250	125	95	240	168
ASTM 80-200	15	80	100	484	849	125	180	225	320	250	125	95	240	195
ASTM 80-200	18,5	80	100	528	893	125	180	225	320	250	125	95	240	215
ASTM 80-200	22	80	100	544	919	125	180	250	345	280	125	95	250	248
ASTM 100-160	7,5	100	100	375	665	100	180	225	320	250	125	95	205	108
ASTM 100-160	11	100	100	484	824	125	180	225	320	250	125	95	240	170
ASTM 100-160	15	100	100	484	849	125	180	225	320	250	125	95	240	198
ASTM 100-200	11	100	125	484	824	125	180	250	345	280	125	95	240	172
ASTM 100-200	15	100	125	484	849	125	180	250	345	280	125	95	240	200
ASTM 100-200	18,5	100	125	528	893	125	180	250	345	280	125	95	240	218
ASTM 100-200	22	100	125	544	919	125	180	250	345	280	125	95	250	252
ASTM 100-200	30	100	125	637	1042	125	180	250	345	280	125	95	280	316
ASTM 100-250	30	100	125	637	1042	125	200	280	360	280	160	120	280	320
ASTM 100-250	37	100	125	637	1042	125	200	280	360	280	160	120	280	355
ASTM 100-250	45	100	125	710	1115	125	200	280	360	280	160	120	280	275
ASTM 125-160	11	125	125	484	849	125	200	250	360	280	160	120	240	210
ASTM 125-160	15	125	125	484	849	125	200	250	360	280	160	120	240	235
ASTM 125-200	15	125	125	484	849	125	200	280	360	280	160	120	240	238
ASTM 125-200	18,5	125	125	528	893	125	200	280	360	280	160	120	240	262
ASTM 125-200	22	125	125	544	939	125	200	280	360	280	160	120	250	290
ASTM 125-200	30	125	125	637	1042	125	200	280	360	280	160	120	280	370
ASTM 125-200	37	125	125	637	1042	125	200	280	360	280	160	120	280	395
ASTM 125-250	37	125	125	710	1115	125	200	280	400	315	160	120	280	420
ASTM 125-250	45	125	125	710	1115	160	200	280	400	315	160	120	280	440
ASTM 125-250	55	125	125	780	1185	160	200	280	400	315	160	120	315	475
